ジオセル生産ラインは、高密度ポリエチレン (HDPE) またはその他のポリマーで作られた 3 次元のハニカム状構造であるジオセルを製造するために設計された高度な装置です。ジオセルの生産ラインのサプライヤーとして、私はこの驚くべき機械の動作原理に精通しています。このブログでは、ジオセルの生産ラインがどのように動作するかを詳しく掘り下げていきます。
1. 原料供給
ジオセル製造プロセスの最初のステップは、原材料の供給です。ジオセルの主原料は通常、小さなペレットの形で提供される HDPE 樹脂です。これらのペレットは大きなサイロまたはホッパーに保管されます。 HDPE ペレットを保管エリアから押出機に輸送するには、コンベヤー システムまたは真空供給装置が使用されます。
供給システムは、原材料を継続的かつ一貫して供給できるように設計されています。生産要件に基づいて、押出機に供給される樹脂の量を制御するように調整できます。正確な供給は、製造されるジオセル シートの品質と厚さに影響を与えるため、非常に重要です。
2. 押出成形
原材料が押出機に到着すると、押出プロセスが始まります。押出機はジオセル生産ラインの中心です。内部にネジが入ったバレルで構成されています。スクリューはバレル内で回転し、回転しながら HDPE ペレットを前方に運びます。
バレルにはヒーターが装備されており、樹脂の温度を徐々に高めます。 HDPE ペレットが加熱されたバレル内を移動すると、溶け始めます。樹脂が完全に溶けることを保証するために、バレルに沿ったさまざまなゾーンで温度が慎重に制御されます。次に、溶融した HDPE を押出機の端にあるダイに押し込みます。
ダイは、押し出された材料に初期形状を与える特別に設計されたツールです。ジオセル製造の場合、金型は必要な幅と厚さの平らなシートを作成するように設計されています。押し出されたシートは高温でダイから出てくるため、急速に冷却する必要があります。
3. 冷却
押出後、熱いジオセル シートは冷却システムを通過します。このシステムは通常、一連の水タンクまたは冷却ローラーで構成されます。冷却の目的は、押し出されたシートを固化し、その形状を固定することです。
シートが水槽に入ると水がシートの熱を吸収し、急速に冷却されます。均一な冷却を確保するために、水の温度は注意深く維持されます。冷却ローラーは水槽と組み合わせて使用することもできます。ローラーはシートを冷却しながら圧力を加え、シートの平坦性と平滑性を維持します。
ジオセルの機械的特性には、適切な冷却が不可欠です。シートが均一に、または十分に速く冷却されないと、内部応力が発生し、最終製品の反りや亀裂につながる可能性があります。
4. ミシン目
ジオセル シートが冷却されて固まると、穿孔ステーションに移動します。ジオセルには、排水、植生の成長、土壌との相互作用を改善するために穴を開ける必要があることがよくあります。
穿孔加工は穿孔機を用いて行われます。この機械には、シートに一定の間隔で穴を開けるニードルまたはパンチのセットが装備されています。穴のサイズ、形状、密度は、ジオセル アプリケーションの特定の要件に応じて調整できます。
穿孔はジオセルの機能を強化するだけでなく、その機械的強度にも影響します。したがって、これら 2 つの側面のバランスをとるために、穿孔パラメーターを慎重に選択する必要があります。
5.溶接
穿孔後、個々のジオセル シートを溶接してハニカム状の構造を形成する準備が整います。溶接は、最終製品の完全性と強度を決定するため、ジオセルの製造における重要なステップです。
ジオセルの製造には、超音波溶接や熱板溶接など、さまざまな溶接方法が使用されます。超音波溶着では、シートの接触点に高周波の超音波振動が加えられます。これらの振動により熱が発生し、接触点のポリマーが溶けて融合します。
一方、ホットプレート溶接では、プレートを加熱し、ジオセル シートをそれに押し付けます。プレートからの熱でポリマーが溶け、シートが押し付けられると接着します。溶接プロセスは自動化され、正確に制御されるため、一貫した強力な溶接が保証されます。
6. 折り曲げと巻き取り
ジオセルが溶接されると、最終的な 3 次元のハニカム形状に折り畳まれます。この折り畳みプロセスは、ジオセル製造用に特別に設計された折り畳み機によって実行されます。機械はジオセルを適切な間隔で折り曲げて、特徴的なハニカム構造を作成します。
ジオセルは折り畳まれた後、大きなスプールに巻き付けられます。コイリングすると、ジオセルの保管、輸送、取り扱いが容易になります。コイリングプロセスも自動化されており、ジオセルへの損傷を防ぐためにコイリングの張力が注意深く制御されます。
7. 品質管理
生産プロセス全体を通じて、品質管理が最も重要です。欠陥や要求仕様からの逸脱を検出するために、生産ラインのさまざまな段階にさまざまなセンサーや監視装置が設置されています。
たとえば、厚さゲージは、押し出されたシートの厚さを測定するために使用されます。厚さが指定範囲内にない場合は、それに応じて生産ラインを調整できます。同様に、カメラを使用して、ジオセルの傷、穴、凹凸などの表面欠陥を検出できます。
最終製品は、引張強度、引裂抵抗、伸びなどの機械的特性についてもテストされます。厳しい品質基準を満たした製品のみが生産ラインから排出されます。
関連生産ライン

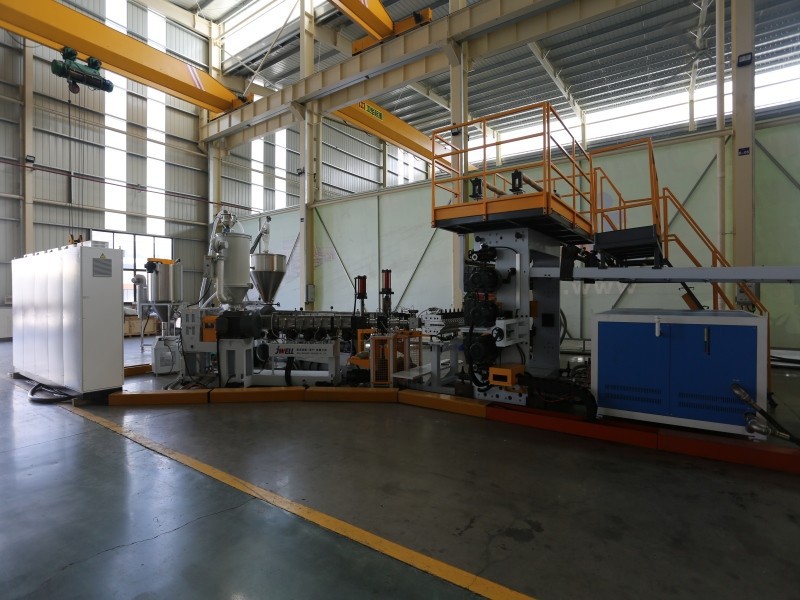

他のタイプの生産ラインにも興味がある場合は、高品質の設備も幅広く提供しています。たとえば、私たちのPVC人造大理石シート生産ライン優れた外観と性能を備えた高品質の PVC 人造大理石シートを製造するように設計されています。

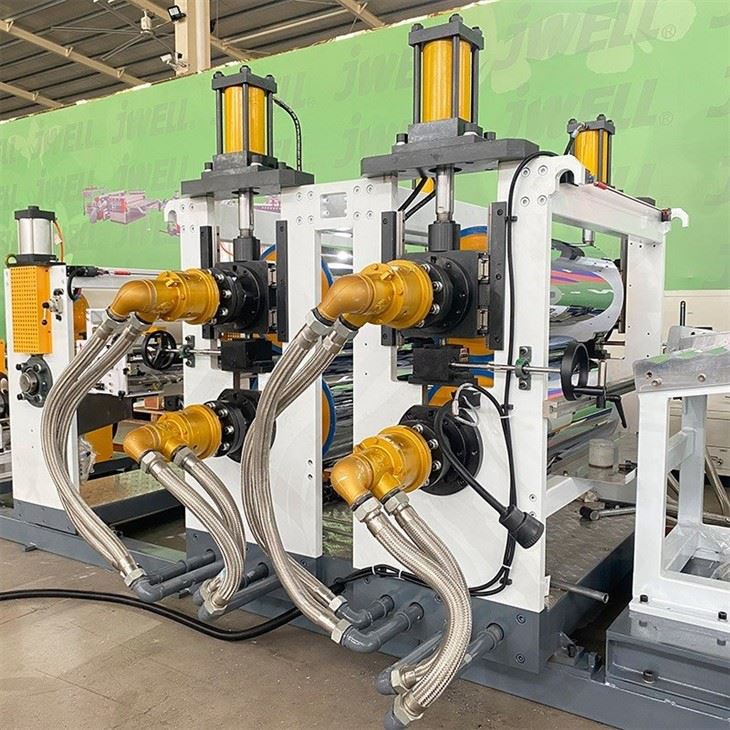

私たちのLFT CFP FRP CFRT 連続繊維強化複合材料生産ライン高強度かつ軽量の先進的な複合材料の製造が可能です。そして私たちの自動車用難燃性熱可塑性シート生産ライン自動車産業向けの難燃性を備えた熱可塑性シートの製造に最適です。
結論
ジオセル生産ラインの動作原理には、原材料の供給からジオセルの最終コイル巻きに至る、複雑で正確に制御された一連のプロセスが含まれます。各ステップは、ジオセルの品質とパフォーマンスを確保するために重要です。
ジオセル生産ラインのサプライヤーとして、当社はお客様に最先端で信頼性の高い装置を提供することに尽力しています。当社の生産ラインは、効率的で安定した生産を保証するために、最新の技術と高品質のコンポーネントを使用して設計されています。
ジオセル生産ラインまたは当社のその他の関連生産ラインをご検討の場合は、詳細な話し合いのためお気軽にお問い合わせください。当社は、お客様の特定の要件に基づいてカスタマイズされたソリューションを提供し、生産目標の達成を支援します。
